Сучасні автономні та аварійні системи живлення вимагають апаратного забезпечення, яке поєднує стабільне перетворення змінного струму, вбудовану зарядку акумулятора та комплексні електричні засоби захисту. У цій статті розглядаються основні функції, практичні сценарії розгортання, вбудовані захисні механізми та комунікаційні можливості апаратного забезпечення інверторного зарядного пристрою «все в одному», допомагаючи розробникам систем і кінцевим користувачам зрозуміти основні критерії під час вибору комбінованих блоків перетворення живлення постійного струму в змінний струм для віддалених місць, мобільних установок і додатків резервного копіювання вдома.
- 1. Розуміння основ комбінованого інверторно-зарядного пристрою
- 2. Якість вихідної форми сигналу та сумісність із реальним навантаженням
- 3. Інтегрована система зарядки та триступеневе керування акумулятором
- 4. Ефективність передачі ATS і безперервність системи під час зміни потужності
- 5. Вбудовані захисні шари для довгострокової надійності роботи
- 6. Апаратні комунікаційні порти та можливості віддаленого моніторингу
- 7. Відповідне робоче середовище та примітки щодо механічного встановлення
- 8. Часті технічні запитання
- 9. Підсумкові думки для системних інтеграторів
Багато віддалених установок живлення стикаються з проблемами під час координації окремих інверторів і зовнішніх зарядних пристроїв для акумуляторів, оскільки невідповідність часу або несумісні порогові значення напруги можуть погіршити працездатність акумулятора та знизити загальну стабільність системи.Інвертор із чистою синусоїдальною хвилею 3000 Вт із зарядним пристроєм HK3000PCпоєднує інверсію DC-AC і зарядку батареї AC-DC в одному компактному шасі, усуваючи складність координації кількох окремих компонентів живлення для автономних, мобільних або резервних проектів електроживлення. Пристрої «все в одному» оптимізують розводку електропроводки та скорочують кількість точок відмови в енергетичному ланцюзі, що дає відчутні переваги користувачам, які працюють із кемперами, віддаленими робочими місцями та резервними конфігураціями в житлових приміщеннях, де постійна доступність електроенергії має велике практичне значення. Під час збирання автономних систем живлення кожен доданий кабель і окремий пристрій створює потенційні слабкі місця, тому консолідована апаратна архітектура заслуговує ретельного розгляду на етапах планування.
1. Розуміння основ комбінованого інверторно-зарядного пристрою
Комбінований інвертор-зарядний пристрій виконує дві основні ролі в екосистемі накопичувачів енергії. По-перше, він приймає постійний струм, що зберігається всередині свинцево-кислотних або літієвих акумуляторів, і перетворює його на змінний струм, що відповідає специфікаціям стандартного побутового електричного обладнання. По-друге, щоразу, коли зовнішнє джерело змінного струму стає доступним, схема бортового зарядного пристрою отримує електроенергію від мережі або генератора для автоматичного поповнення підключених акумуляторних блоків. Ця подвійна конструкція позбавляє користувачів від необхідності вручну перемикатися між автономним зарядним пристроєм і модулями інвертора.
- Плавне перемикання між робочими процесами заряджання від інверсії від батареї та зарядки від мережі
- Уніфікована РК-панель для візуалізації критичних показників часу роботи, включаючи показання напруги та потужності
- Інтегрований автоматичний вимикач змінного струму, вбудований в основний вхідний шлях змінного струму для додаткової безпеки ланцюга
- Виділені порти USB‑A та Type‑C для зручної низьковольтної прямої зарядки пристрою
Фізичні розміри та вага відіграють важливу роль для монтажників. Пристрій має розміри 489 × 252 × 118 міліметрів і важить 8,8 кілограмів, що робить настінне кріплення можливим як для стаціонарних, так і для мобільних корпусів. Монтажні кронштейни, інтегровані в металевий корпус, спрощують надійне кріплення на твердих поверхнях, незалежно від того, чи користувачі встановлюють обладнання в підсобних шафах, відсіках транспортного засобу чи відкритих закритих шафах. Навколо вентиляційних решіток слід завжди підтримувати належний відстань; утруднений повітряний потік спрацьовує термічний захист і обмежує доступну вихідну потужність за високих робочих навантажень.
2. Якість вихідної форми сигналу та сумісність із реальним навантаженням
Вихід чистої синусоїдальної хвилі є одним із найважливіших відмінностей порівняно з модифікованими синусоїдами. Загальні гармонійні спотворення, що зберігаються нижче п'яти відсотків, повторюють характеристики форми сигналу, що надається комунальною мережею. Це дуже важливо при роботі з чутливою споживчою електронікою, індуктивними двигунами, холодильними компресорами та лабораторним обладнанням. Пристрої, що містять обмотки двигуна або складні внутрішні плати керування, часто нагріваються, створюють додатковий шум або демонструють скорочений термін служби, коли подаються спотворені модифіковані сигнали синусоїдальної потужності.
Номінальна безперервна вихідна потужність сягає 3000 Вт із сплеском потужності, що досягає 6000 Вт з інтервалом у дві секунди. Номінальний рівень перенапруги справляється з високим пусковим струмом, який виникає, коли індуктивні прилади миттєво починають обертати свої двигуни. Без достатнього запасу перенапруги інвертори можуть спрацьовувати захист від перевантаження щоразу, коли компресори, водяні насоси або двигуни пральної машини намагаються запустити цикли. Параметри вихідної напруги, що налаштовуються на заводі, охоплюють сімейства 100–120 В змінного струму та 200–240 В змінного струму разом із можливістю вибору параметрів частоти 50 Гц або 60 Гц відповідно до регіональних електричних норм. Мінімальна ефективність перетворення при повному навантаженні становить 89 відсотків, тоді як максимальна ефективність роботи досягає 92 відсотків. Вища ефективність означає менше витрачання енергії у вигляді тепла, зберігаючи накопичену ємність батареї для реальних навантажень кінцевого користувача замість теплових втрат у силовій електроніці.

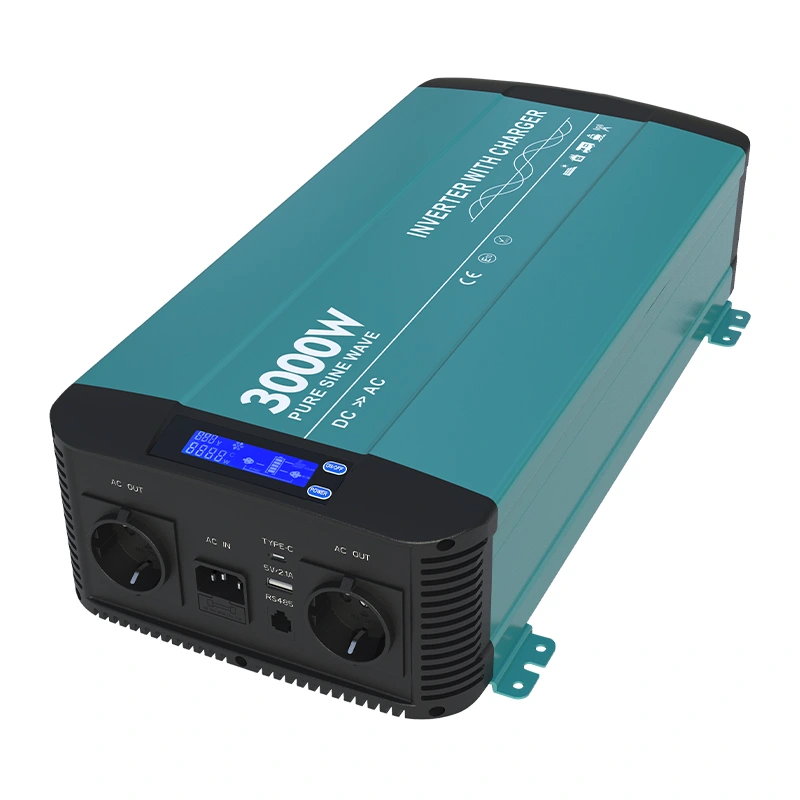

Інвертор із чистою синусоїдальною хвилею 3000 Вт із зарядним пристроєм HK3000PCпідтримує повну гальванічну ізоляцію між вхідним постійним струмом і вихідними ланцюгами змінного струму. Повна ізоляція вводу-виходу додає важливий рівень безпеки, обмежуючи поширення несправностей у разі замикань на землю або помилок проводки всередині підключених ланцюгів акумулятора. Ця функція ізоляції отримала високу оцінку серед професійних інсталяторів, які створюють системи для місць з підвищеним ризиком для електричної безпеки, таких як морське середовище та мобільні транспортні засоби, де конденсація та вібрація збільшують шанси випадкового короткого замикання.
| Параметр продуктивності | Специфікація Значення |
|---|---|
| Постійна вихідна потужність змінного струму | 3000 Вт ±5% |
| Тривалість пікової потужності | 6000 Вт протягом 2 секунд |
| Повне гармонійне спотворення | менше 5% |
| Мінімальна ефективність повного навантаження | 89% |
| Максимальна загальна ефективність | до 92% |
3. Інтегрована система зарядки та триступеневе керування акумулятором
Внутрішній зарядний пристрій змінного та постійного струму дотримується класичної триступеневої логіки заряджання: фаза масового постійного струму, фаза постійної напруги поглинання та фаза підтримки постійного заряду. Цей добре налагоджений профіль заряджання оптимізує цикли заряджання для свинцево-кислотних акумуляторів. Під час масової фази зарядний пристрій подає максимально допустимий струм для швидкого підвищення напруги акумулятора. Після досягнення цільового порогу напруги поглинання пристрій переходить на стадію поглинання, утримуючи постійну напругу, тоді як зарядний струм природним чином зменшується донизу. Коли струм падає приблизно до десяти відсотків від номінальної величини заряду, апаратне забезпечення переходить у фазу плавання, застосовуючи нижчу напругу обслуговування для протидії саморозряду без надмірного заряджання пластин елементів.
Корекція коефіцієнта потужності досягає значень більше 0,95 за максимального зарядного навантаження. Високі показники коефіцієнта потужності зменшують споживання реактивної потужності від джерела змінного струму, створюючи менший попит на портативні генератори або розетки мережі з обмеженою потужністю. Вхід змінного струму приймає напругу мережі в широкому діапазоні; для варіанту 230 В змінного струму вікно робочого входу змінного струму охоплює від 180 В змінного струму до 260 В змінного струму. Широкий допуск на вході означає, що зарядний пристрій може продовжувати працювати, навіть якщо вихідний сигнал генератора виходить за межі ідеальних номінальних значень, що часто трапляється на портативному обладнанні генератора, що працює в умовах коливання навантаження.
Максимальний зарядний струм залежить від варіанта вхідної напруги постійного струму. Моделі з напругою 12 вольт постійного струму підтримують потужність заряджання до 40 ампер, тоді як версії з 24 вольтами постійного струму забезпечують вихідну потужність зарядки до 20 ампер. Розробники систем повинні порівняти максимальний струм зарядного пристрою з рекомендованою швидкістю заряду, опублікованою виробниками акумуляторів. Надмірно високі зарядні струми прискорюють деградацію акумулятора; і навпаки, низький зарядний струм без потреби подовжує час заряджання. Ретельне поєднання ємності акумуляторної батареї з можливостями зарядного пристрою забезпечує оптимальну довгострокову роботу батареї протягом циклу.
4. Ефективність передачі ATS і безперервність системи під час зміни потужності
Вбудований автоматичний перемикач (ATS) керує перемиканням між живленням змінного струму від батареї та зовнішнім джерелом живлення. Регістри часу передачі менше 16 мілісекунд. Більшість звичайних побутових електроприладів витримують короткі перерви такого масштабу без повного вимкнення. Ця характеристика забезпечує безперервність роботи, майже на рівні ДБЖ, для багатьох підключених навантажень. Користувачам слід пам’ятати, що для певного високочутливого промислового обчислювального обладнання все ще можуть знадобитися додаткові блоки безперебійного живлення, які працюють у режимі реального часу, якщо передача без нуля мілісекунд стане абсолютною робочою вимогою.
Апаратне забезпечення внутрішнього реле виконує фізичні завдання комутації ланцюгів. Номінальні характеристики реле відрізняються для різних варіантів продукту: конфігурації 110 В змінного струму використовують реле з номінальним струмом 30 А, а моделі на 230 В змінного струму використовують реле з номінальним струмом 16 А. Автоматичний вимикач змінного струму, вбудований на вхідній стороні мережі, забезпечує захист від перевантаження за струмом для вхідного живлення змінного струму, доповнюючи безпеку реле. Коли живлення від мережі відновлюється після відключення, логіка ATS автоматично направляє навантаження на зовнішнє джерело змінного струму, одночасно активуючи внутрішню схему зарядного пристрою для поповнення запасів енергії акумулятора. Завдяки такій поведінці апаратне забезпечення добре підходить для віддалених установок без нагляду, де люди-оператори не можуть швидко реагувати на події відновлення мережі.
5. Вбудовані захисні шари для довгострокової надійності роботи
Надійний багаторівневий пакет захисту захищає як сам інвертор-зарядний пристрій, так і підключену батарею та навантажувальне обладнання. На стороні входу постійного струму засоби захисту охоплюють захист від зворотної полярності через внутрішній запобіжник, умови відключення низької напруги та умови відключення від перенапруги. Захист від зворотної полярності забезпечує важливий захист від помилок монтажника під час підключення кабелів акумулятора великого калібру. Без такого захисту перевернуті клеми батареї можуть миттєво вивести з ладу електроніку перетворення електроенергії.
На стороні виходу змінного струму пристрій реагує на випадки короткого замикання, тривале перевантаження та випадки внутрішнього перегріву. Щоразу, коли внутрішня температура піднімається за безпечну робочу стелю, тепловий захист запускає процедуру відключення, щоб запобігти остаточному пошкодженню компонентів. Вентилятори охолодження з регулюванням температури та навантаження динамічно регулюють швидкість обертання. Вентилятори обертаються швидше лише за великого навантаження або високої внутрішньої температури; за умов невеликого навантаження шум вентилятора залишається мінімальним, що є важливою перевагою для встановлення в житлових приміщеннях або кабінах, де акустичний комфорт має значення для мешканців.
Кожен захисний стан викликає видимі сигнали зворотного зв’язку через РК-дисплей на передній панелі, що дозволяє виявляти несправності, не відкриваючи корпус обладнання. Можливість зчитувати коди несправностей безпосередньо з локального екрана прискорює діагностичну роботу для технічних спеціалістів, які обслуговують віддалені електростанції.Інвертор із чистою синусоїдальною хвилею 3000 Вт із зарядним пристроєм HK3000PCконсолідує багато різних захисних реакцій всередині одного блоку, усуваючи вимогу стекувати багато окремих зовнішніх захисних модулів навколо архітектури енергосистеми.
6. Апаратні комунікаційні порти та можливості віддаленого моніторингу
Комунікаційний порт RS‑485 із фізичним роз’ємом типу RJ‑11 забезпечує можливість дистанційного моніторингу. Користувачі можуть за бажанням приєднати зовнішню дистанційну РК-панель керування, розташовану подалі від шасі основного інвертора-зарядного пристрою. Це виявляється зручним для установок, де основне силове обладнання знаходиться всередині підвальних відсіків для зберігання або підсобних шаф, а оператори хочуть спостерігати за показаннями стану з житлових приміщень. З’єднання Ethernet існує як додаткове оновлення для більш розширених налаштувань контролю.
Через шину RS‑485 хост-системи моніторингу можуть отримувати набори даних у реальному часі, включаючи напругу батареї, вихідну потужність, прапорці режиму роботи та активні індикатори несправностей. Для системних інтеграторів, які створюють більші розгортання мікромережі, це відкриває шляхи для інтеграції апаратного забезпечення в платформи моніторингу сайтів вищого рівня. Майте на увазі, що методи підключення RS‑485 мають відповідати галузевим рекомендаціям щодо диференціальної передачі сигналів на великі відстані; правильний вибір кабелю та заземлення допомагають уникнути пошкодження даних, спричиненого електричним шумом від сусідніх провідників сильного струму.
7. Відповідне робоче середовище та примітки щодо механічного встановлення
Номінальний діапазон температури навколишнього середовища при повному навантаженні становить від нуля градусів за Цельсієм до плюс сорока градусів за Цельсієм. Коли температура навколишнього середовища підвищується до шістдесяти градусів Цельсія, апаратне забезпечення автоматично знижує доступну вихідну потужність до сімдесяти відсотків від номінальної потужності. Температурний діапазон зберігання коливається від нуля до сімдесяти градусів за Цельсієм протягом періодів неробочого стану. Стійкість до вологості досягає максимальної відносної вологості в дев’яносто три відсотки за умов навколишнього середовища без конденсації. Конденсат є основним фактором ризику; У місцях, де утворюється роса, необхідно забезпечити належну вентиляцію, щоб внутрішні плати залишалися сухими.
Орієнтація монтажу повинна відповідати механічним кресленням виробника. Зберігайте достатній простір поблизу вентиляційних отворів вентилятора, щоб гаряче витяжне повітря могло вільно виходити. Уникайте герметизації блоку всередині повністю закритої невеликої шафи без спеціальної витяжної вентиляції, оскільки уловлене тепло активує температурне зниження та часті випадки захисного відключення. Вибираючи діаметр кабелю батареї, завжди враховуйте високі величини струму постійного струму, пов’язані з рівнями потужності в три тисячі ват; занижені кабелі викликають надмірне резистивне падіння напруги та створюють небезпечні точки перегріву вздовж проводки.
8. Часті технічні запитання
так Вхідний ланцюг змінного струму приймає сигнали від портативних генераторів належного розміру. Підтримуйте вихідну напругу генератора в межах опублікованого робочого вікна входу змінного струму. Зверніть увагу на здатність генератора до стрибків напруги; Безперервна номінальна потужність генератора повинна комфортно перевищувати максимальне заряджання плюс споживання допоміжного навантаження змінного струму, що одночасно подається на клеми генератора. Вихід генератора низької якості з сильними коливаннями напруги може спровокувати внутрішні захисні реакції.
Власна триступенева крива заряджання за принципом об’ємного поглинання – плаваюча зарядка спочатку розроблена для свинцево-кислотних акумуляторів із залитим акумулятором, AGM і гелевим типом. Під час розгортання вузлів літій-іонної батареї користувачі повинні перевірити сумісність системи керування акумулятором із заданими значеннями напруги зарядного пристрою. Для деяких літієвих пакетів потрібні модифіковані профілі заряджання; у таких випадках може знадобитися спеціальний зовнішній зарядний пристрій.
Незважаючи на те, що внутрішній запобіжник зворотної полярності існує всередині пристрою, передові практики промисловості наполегливо рекомендують установлювати запобіжник із високим номінальним значенням струму безпосередньо на плюсовому провіднику акумулятора на невеликій фізичній відстані від клем акумулятора. Цей зовнішній запобіжник захищає сам кабель батареї в разі катастрофічного короткого замикання поза корпусом зарядного пристрою інвертора.
Гальванічна ізоляція створює електричне розділення між ланцюгом постійного струму акумулятора та вихідними ланцюгами змінного струму. Це перешкоджає проходженню струму замикання через домени під час інцидентів із замиканням на землю, покращує безпеку мобільних і морських установок і зменшує деякі категорії електричного шуму між блоком батарей і підключеними пристроями зі сторони змінного струму.
9. Підсумкові думки для системних інтеграторів
Апаратне забезпечення інверторного зарядного пристрою «все в одному» оптимізує багато автономних і резервних систем електроживлення шляхом консолідації інверсії, заряджання акумулятора, автоматичного перемикання передач і кількох захисних функцій в одному корпусі. Оцінюючи апаратне забезпечення для перетворення електроенергії, дивіться не лише на безперервні показники потужності у ваттах; приділіть час, щоб оцінити здатність до перенапруги, чистоту форми сигналу, повноту вбудованих функцій захисту, час перемикання та доступні інтерфейси моніторингу. Кожна з цих специфікацій визначає щоденну надійність реальної системи.
Кожен проект енергосистеми починається з ретельного аудиту навантаження. Задокументуйте споживану потужність для кожного пристрою, який, як очікується, буде працювати, зверніть увагу на індуктивні навантаження з великими пусковими струмами та визначте допустимі межі глибини розряду батареї перед вибором акумуляторної батареї та комбінації інвертор-зарядний пристрій. Продумане попереднє планування запобігає розчаруванням у роботі після встановлення апаратного забезпечення.Інвертор із чистою синусоїдальною хвилею 3000 Вт із зарядним пристроєм HK3000PCчудово підходить для проектів, які вимагають безперервної потужності в три тисячі ват, а також потребують інтегрованої можливості заряджання без збирання мозаїчної колекції окремих компонентів системи живлення.
Щоб отримати досвід виробництва професійного рівня, що стоїть за цим апаратним забезпеченням, ви можете переглянути ресурси, опублікованіNingbo Kosun New Energy Co., Ltd.Технічна документація, розмірні креслення та повні аркуші специфікацій забезпечують додаткову глибину для технічних оцінювачів, які готують проекти систем.
